Bordignon Mavi Kalıp Yayları

Bordignon Mavi Kalıp Yayları

0,97 $55,35 $

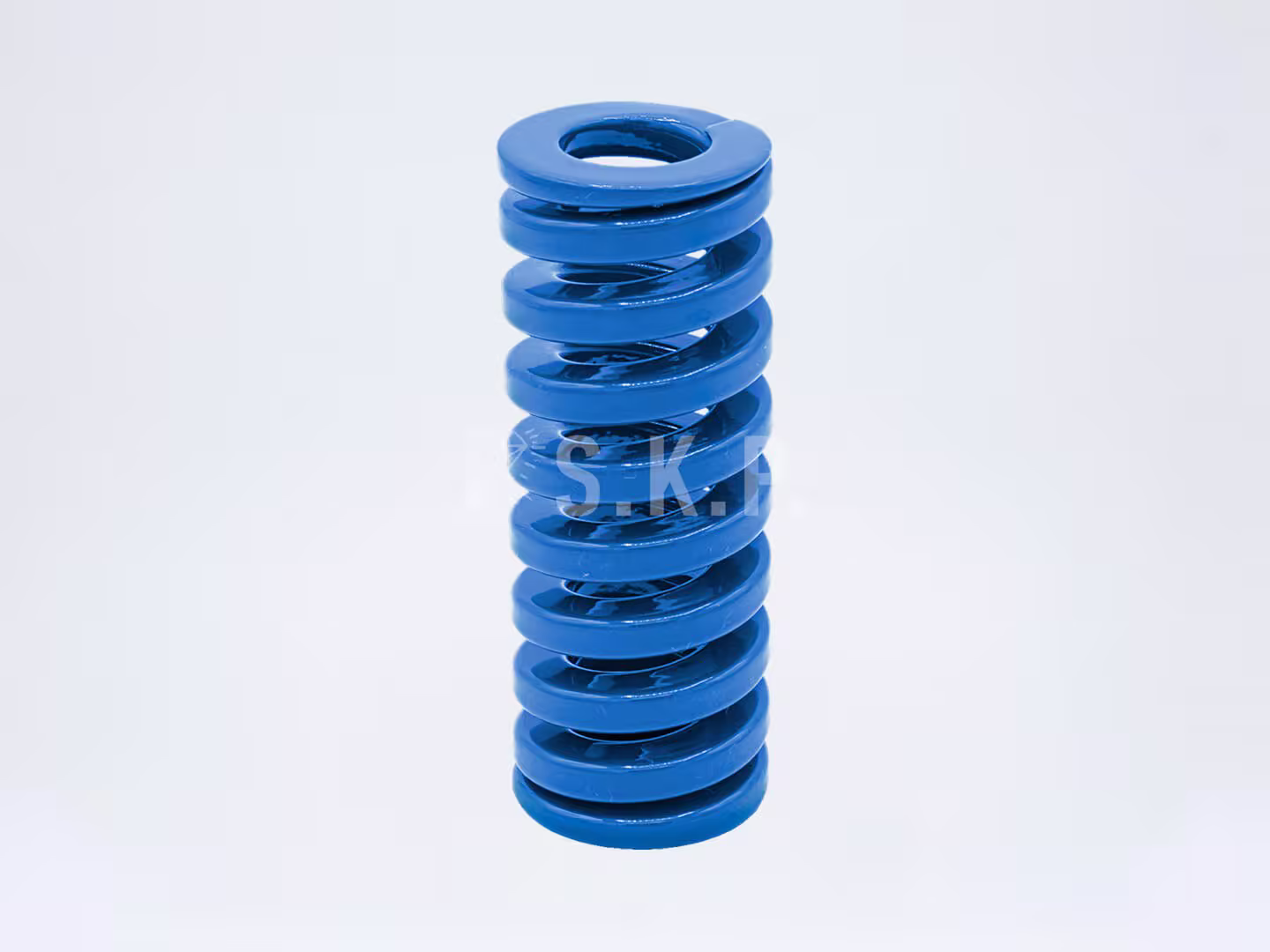

Bordıgnon Mavi Kalıp Yayları (Orta Yük – Sert Yay)

Stok Kodu: Yok
Paylaş:
Ölçü Tablosu
kalip-yay-teknik-cizim
  Orta Yük – Sert Yay
Ürün Kodu Dh Lo Dd b h R S1 F1 S2 F2 Sn Fn D N
SKP-1473 10 25 5 1,9 1,3 16 6,3 101 7,5 120 9,4 150 10,2 163
SKP-1474 10 32 5 1,9 1,3 13 8 104 9,6 125 12 156 14,2 185
SKP-1475 10 38 5 1,9 1,3 11,9 9,5 113 11,4 136 14,3 170 16,8 200
SKP-1476 10 44 5 1,9 1,3 10,3 11 113 13,2 136 16,5 170 19,4 200
SKP-1477 10 51 5 1,9 1,3 8,9 12,8 114 15,3 136 19,1 170 23,4 208
SKP-1478 10 64 5 1,9 1,3 7,5 16 120 19,2 144 24 180 28,2 212
SKP-1479 10 76 5 1,9 1,3 5,3 19 101 22,8 121 28,5 151 34,2 181
SKP-1480 10 305 5 1,9 1,3 1,6 76,3 122 91,5 146 114,4 183 133,8 214
SKP-1481 12,5 25 6,3 2,5 1,5 30 6,3 189 7,5 225 9,4 282 11,9 357
SKP-1482 12,5 32 6,3 2,5 1,5 24,8 8 198 9,6 238 12 298 16,2 402
SKP-1483 12,5 38 6,3 2,5 1,5 21,4 9,5 203 11,4 244 14,3 306 18,7 400
SKP-1484 12,5 44 6,3 2,5 1,5 18,5 11 204 13,2 244 16,5 305 21,3 394
SKP-1485 12,5 51 6,3 2,5 1,5 15,5 12,8 198 15,3 237 19,1 296 25,6 397
SKP-1486 12,5 64 6,3 2,5 1,5 12,1 16 194 19,2 232 24 290 32,4 392
SKP-1487 12,5 76 6,3 2,5 1,5 10,2 19 194 22,8 233 28,5 291 39 398
SKP-1488 12,5 89 6,3 2,5 1,5 8,4 22,3 187 26,7 224 33,4 281 45,9 386
SKP-1489 12,5 102 6,3 2,5 1,5 6,3 25,5 161 30,6 193 38,3 241 52,3 329
SKP-1490 12,5 305 6,3 2,5 1,5 2,1 76,3 160 91,5 192 114,4 240 152,5 320
SKP-1491 16 25 8 3,2 2 49,4 6,3 311 7,5 371 9,4 464 10,5 519
SKP-1492 16 32 8 3,2 2 37,1 8 297 9,6 356 12 445 13,2 490
SKP-1493 16 38 8 3,2 2 33,9 9,5 322 11,4 386 14,3 485 17,2 583
SKP-1494 16 44 8 3,2 2 30 11 330 13,2 396 16,5 495 19,4 582
SKP-1495 16 51 8 3,2 2 26,4 12,8 338 15,3 404 19,1 504 24,2 639
SKP-1496 16 64 8 3,2 2 20,5 16 328 19,2 394 24 492 29,2 599
SKP-1497 16 76 8 3,2 2 17,8 19 338 22,8 406 28,5 507 36,3 646
SKP-1498 16 89 8 3,2 2 15,2 22,3 339 26,7 406 33,4 508 41,7 634
SKP-1499 16 102 8 3,2 2 13,5 25,5 344 30,6 413 38,3 517 48,9 660
SKP-1500 16 115 8 3,2 2 11,8 28,8 340 34,5 407 43,1 509 53,1 627
SKP-1501 16 305 8 3,2 2 4,8 76,3 366 91,5 439 114,4 549 141,6 680
SKP-1502 20 25 10 4,1 2,4 98 6,3 617 7,5 735 9,4 921 10,5 1.029
SKP-1503 20 32 10 4,1 2,4 72,6 8 581 9,6 697 12 871 13,9 1.009
SKP-1504 20 38 10 4,1 2,4 56 9,5 532 11,4 638 14,3 801 16,6 930
SKP-1505 20 44 10 4,1 2,4 47,5 11 523 13,2 627 16,5 784 18,8 893
SKP-1506 20 51 10 4,1 2,4 41,7 12,8 534 15,3 638 19,1 796 23,1 963
SKP-1507 20 64 10 4,1 2,4 32,3 16 517 19,2 620 24 775 27,5 888
SKP-1508 20 76 10 4,1 2,4 25,1 19 477 22,8 572 28,5 715 3,8 848
SKP-1509 20 89 10 4,1 2,4 22 22,3 491 26,7 587 33,4 735 39,7 873
SKP-1510 20 102 10 4,1 2,4 19,8 25,5 505 30,6 606 38,3 758 47,3 937
SKP-1511 20 115 10 4,1 2,4 18,1 28,8 521 34,5 624 43,1 780 52,5 950
SKP-1512 20 127 10 4,1 2,4 16,6 31,8 528 38,1 632 47,6 790 56,9 945
SKP-1513 20 139 10 4,1 2,4 15,1 35 529 42 634 52,5 793 62,1 938
SKP-1514 20 152 10 4,1 2,4 13,2 38 500 45,6 600 57 750 67,6 889
SKP-1515 20 305 10 4,1 2,4 6,1 76,3 465 91,5 558 114,4 698 143,4 875
SKP-1516 25 25 12,5 5,4 3,3 147 6,3 926 7,5 1.103 9,4 1.382 10,2 1.499
SKP-1517 25 32 12,5 5,4 3,3 118 8 944 9,6 1.133 12 1.416 13,7 1.617
SKP-1518 25 38 12,5 5,4 3,3 93 9,5 884 11,4 1.060 14,3 1.330 15,7 1.460
SKP-1519 25 44 12,5 5,4 3,3 80,8 11 889 13,2 1.067 16,5 1.333 18,2 1.471
SKP-1520 25 51 12,5 5,4 3,3 68,6 12,8 878 15,3 1.050 19,1 1.310 21,7 1.489
SKP-1521 25 64 12,5 5,4 3,3 53 16 848 19,2 1.018 24 1.272 26 1.378
SKP-1522 25 76 12,5 5,4 3,3 43,2 19 821 22,8 985 28,5 1.231 32,3 1.395
SKP-1523 25 89 12,5 5,4 3,3 38,2 22,3 852 26,7 1.020 33,4 1.276 38 1.452
SKP-1524 25 102 12,5 5,4 3,3 33 25,5 842 30,6 1.010 38,3 1.264 43 1.419
SKP-1525 25 115 12,5 5,4 3,3 28 28,8 806 34,5 966 43,1 1.207 48,6 1.361
SKP-1526 25 127 12,5 5,4 3,3 25,9 31,8 824 38,1 987 47,6 1.233 53,7 1.391
SKP-1527 25 139 12,5 5,4 3,3 23,2 35 812 42 974 52,5 1.218 59,4 1.378
SKP-1528 25 152 12,5 5,4 3,3 20,8 38 790 45,6 948 57 1.186 63,8 1.327
SKP-1529 25 178 12,5 5,4 3,3 17,8 44,5 792 53,4 951 66,8 1.189 76,6 1.363
SKP-1530 25 203 12,5 5,4 3,3 15,8 50,8 803 60,9 962 76,1 1.202 88,4 1.397
SKP-1531 25 305 12,5 5,4 3,3 10,2 76,3 778 91,5 933 114,4 1.167 135,1 1.378
SKP-1532 32 38 16 6,8 4 185 9,5 1.758 11,4 2.109 14,3 2.646 16,3 3.016
SKP-1533 32 44 16 6,8 4 158 11 1.738 13,2 2.086 16,5 2.607 18,9 2.986
SKP-1534 32 51 16 6,8 4 134 12,8 1.715 15,3 2.050 19,1 2.559 23,1 3.095
SKP-1535 32 64 16 6,8 4 99 16 1.584 19,2 1.901 24 2.376 28,5 2.822
SKP-1536 32 76 16 6,8 4 80,5 19 1.530 22,8 1.835 28,5 2.294 34,2 2.753
SKP-1537 32 89 16 6,8 4 69,1 22,3 1.541 26,7 1.845 33,4 2.308 40,4 2.792
SKP-1538 32 102 16 6,8 4 58,8 25,5 1.499 30,6 1.799 38,3 2.252 48 2.822
SKP-1539 32 115 16 6,8 4 51,5 28,8 1.483 34,5 1.777 43,1 2.220 54,3 2.796
SKP-1540 32 127 16 6,8 4 44,8 31,8 1.425 38,1 1.707 47,6 2.132 59,2 2.652
SKP-1541 32 139 16 6,8 4 42,3 35 1.481 42 1.777 52,5 2.221 65,3 2.762
SKP-1542 32 152 16 6,8 4 37,8 38 1.436 45,6 1.724 57 2.155 73 2.759
SKP-1543 32 178 16 6,8 4 32,5 44,5 1.446 53,4 1.736 66,8 2.171 84,5 2.746
SKP-1544 32 203 16 6,8 4 28,9 50,8 1.468 60,9 1.760 76,1 2.199 96,9 2.800
SKP-1545 32 254 16 6,8 4 21,4 63,5 1.359 76,2 1.631 95,3 2.039 120,9 2.587
SKP-1546 32 305 16 6,8 4 18,3 76,3 1.396 91,5 1.674 114,4 2.094 146,9 2.688
SKP-1547 40 51 20 8,2 4,7 181,6 12,8 2.324 15,3 2.778 19,1 3.469 21,4 3.886
SKP-1548 40 64 20 8,2 4,7 140 16 2.240 19,2 2.688 24 3.360 26,8 3.752
SKP-1549 40 76 20 8,2 4,7 108 19 2.052 22,8 2.462 28,5 3.078 32,7 3.532
SKP-1550 40 89 20 8,2 4,7 90,7 22,3 2.023 26,7 2.422 33,4 3.029 39 3.537
SKP-1551 40 102 20 8,2 4,7 81 25,5 2.066 30,6 2.479 38,3 3.102 44,1 3.572
SKP-1552 40 115 20 8,2 4,7 71,8 28,8 2.068 34,5 2.477 43,1 3.095 50,6 3.633
SKP-1553 40 127 20 8,2 4,7 62,7 31,8 1.994 38,1 2.389 47,6 2.985 55,9 3.505
SKP-1554 40 139 20 8,2 4,7 57,5 35 2.013 42 2.415 52,5 3.019 61,8 3.554
SKP-1555 40 152 20 8,2 4,7 51,6 38 1.961 45,6 2.353 57 2.941 67,5 3.483
SKP-1556 40 178 20 8,2 4,7 44,1 44,5 1.962 53,4 2.355 66,8 2.946 77,2 3.405
SKP-1557 40 203 20 8,2 4,7 36,7 50,8 1.864 60,9 2.235 76,1 2.793 91,8 3.369
SKP-1558 40 254 20 8,2 4,7 30,1 63,5 1.911 76,2 2.294 95,3 2.869 112,7 3.392
SKP-1559 40 305 20 8,2 4,7 24,6 76,3 1.877 91,5 2.251 114,4 2.814 138,1 3.397
SKP-1560 50 64 25 11,1 5,8 209 16 3.344 19,2 4.013 24 5.016 28,2 5.894
SKP-1561 50 76 25 11,1 5,8 168 19 3.192 22,8 3.830 28,5 4.788 34,9 5.863
SKP-1562 50 89 25 11,1 5,8 140 22,3 3.122 26,7 3.738 33,4 4.676 39,2 5.488
SKP-1563 50 102 25 11,1 5,8 119 25,5 3.035 30,6 3.641 38,3 4.558 47,3 5.629
SKP-1564 50 115 25 11,1 5,8 106 28,8 3.053 34,5 3.657 43,1 4.569 52,6 5.576
SKP-1565 50 127 25 11,1 5,8 97 31,8 3.085 38,1 3.696 47,6 4.617 59,8 5.801
SKP-1566 50 139 25 11,1 5,8 87 35 3.045 42 3.654 52,5 4.568 65,1 5.664
SKP-1567 50 152 25 11,1 5,8 80 38 3.040 45,6 3.648 57 4.560 70,8 5.664
SKP-1568 50 178 25 11,1 5,8 69,5 44,5 3.093 53,4 3.711 66,8 4.643 84,2 5.852
SKP-1569 50 203 25 11,1 5,8 59,8 50,8 3.038 60,9 3.642 76,1 4.551 96,6 5.771
SKP-1570 50 229 25 11,1 5,8 50,9 57,3 2.971 68,7 3.497 85,9 4.372 108,5 5.523
SKP-1571 50 254 25 11,1 5,8 43,9 63,5 2.788 76,2 3.345 95,3 4.184 121,8 5.347
SKP-1572 50 305 25 11,1 5,8 38,6 76,3 2.945 91,5 3.532 114,4 4.416 146,8 5.666
SKP-1573 63 76 38 11,5 9,1 312 19 5.928 22,8 7114 28,5 8.892 30,7 9.578
SKP-1574 63 89 38 11,5 9,1 260 22,3 5.798 26,7 6.942 33,4 8.684 36,5 9.490
SKP-1575 63 102 38 11,5 9,1 221 25,5 5.636 30,6 6.763 38,3 8.464 43,6 9.636
SKP-1576 63 115 38 11,5 9,1 187 28,8 5.386 34,5 6.452 43,1 8.060 48,9 9.144
SKP-1577 63 127 38 11,5 9,1 168 31,8 5.342 38,1 6.401 47,6 7.997 54,2 9.106
SKP-1578 63 152 38 11,5 9,1 136 38 5.168 45,6 6.202 57 7.752 65,7 8.935
SKP-1579 63 178 38 11,5 9,1 114 44,5 5.073 53,4 6.088 66,8 7.615 76,5 8.721
SKP-1580 63 203 38 11,5 9,1 100 50,8 5.080 60,9 6.090 76,1 7.610 88 8.800
SKP-1581 63 229 38 11,5 9,1 89,2 57,3 5.111 68,7 6.128 85,9 7.662 103,9 9.268
SKP-1582 63 254 38 11,5 9,1 78,4 63,5 4.978 76,2 5.974 95,3 7.472 112,4 8.812
SKP-1583 63 305 38 11,5 9,1 64,7 76,3 4.937 91,5 5.920 114,4 7.402 133,8 8.657
